描述：
标准冷干机供货范围：
-热交换器采用三筒体结构，减少管道数量，降低体积和数量
-三合一耐腐蚀铝合金冷凝净化设计，避免了传统材料造成的内部管道腐蚀生锈
-预冷器和蒸发器内芯列管结构，确保高效换热，达到节能目的
-高效水汽分离器，除水效果显著，及时分离99%以上的液态水
-冷凝器顶部安装，不易堵塞，冷却效果好
-性能参数测试标准：环境温度40°C，进气温度45°C，工作压力0.7MPa
-冷却方式：风冷/水冷（D690V含以上机型）
-标准电源
220V/1/50HZ（D540VR含以上机型）
380V/50HZ 3相4线（D690含一下机型）

型号	图号	流量m³/min	电源 V/P/HZ	空气借口管径（进口/出口）	尺寸mm LWH	重量 kg
D690VNR-W	23705577	11.5	380/1/50	1.5”BSPT	10207201020	203
D810VNR-W	23705585	13.5	380/1/50	2”BSPT	10807201020	250
D990VNR-W	23705593	16.5	380/1/50	2”BSPT	11807501020	280
D1050VNR-W	23705601	17.5	380/1/50	2”BSPT	11807501020	295
D1170VNR-W	23705619	19.5	380/1/50	2.5”BSPT	14208001200	375
D1380VNR-W	23705627	23	380/1/50	3”BSPT	15508001250	435
D1590VNR-W	23705635	26.5	380/1/50	4”BSPT	16508001300	495
D1740VNR-W	23705643	29	380/1/50	4”BSPT	16508001300	505
D2100VNR-W	23705650	35	380/1/50	4”BSPT	17508601300	640
D2340VNR-W	23705668	39	380/1/50	4”BSPT	165010001400	685
D2700VNR-W	23705676	45	380/1/50	4”BSPT	170010001520	755
D3090VNR-W	23705684	51.5	380/1/50	5”BSPT	175010001570	860
D3480VNR-W	23705692	58	380/1/50	5”BSPT	190012001620	960
D4080VNR-W	23705700	68	380/1/50	5”BSPT	190012001620	980
D4200VNR-W	23705718	70	380/1/50	5”BSPT	190012001620	1160
D4560VNR-W	23705726	76	380/1/50	6”BSPT	220010801770	1080
D4800VNR-W	23705734	80	380/1/50	6”BSPT	220010801770	1260
D5520VNR-W	23705742	92	380/1/50	6”BSPT	240014001545	1410
D5940VNR-W	23705759	99	380/1/50	6”BSPT	240014001545	1450
D7680VNR-W	23705767	128	380/1/50	6”BSPT	240017501600	1820
D8700VNR-W	23705775	145	380/1/50	8”BSPT	240017501800	2100

英格索兰冷冻式干燥机（水冷）

ISO国际标准

ISO 8573.1 Air Quality Classes 空气品质

压缩空气品质是非常重要， ISO国际标准组织在2001更改了ISO8573.1空气品质如下

V系列冷干机安装要求

安装环境

环境温度: 2℃~45℃

其他条件

通风良好: 如果差的话安装换气排风设备

空气洁净: 无腐蚀性成分（如氨类）

排水口, 隔离和旁通

直达排水沟: 避免污染; 捆绑结实

截止阀: 入口和出口安装

旁通阀: 之间安装

英格索兰冷冻式干燥机

流量： 0.7 – 145 m3/m
最高压力： 10 barg
露点水平符合ISO 8573-1 第六等级
风冷 / 水冷 (11.5m3/m 以上)

(性能参数以环境温度：35°C,进气温度：40°C，工作压力： 7 barg)

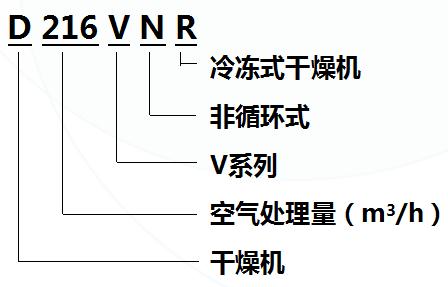

型号命名

V系列冷干机的特点介绍

合金铝换热器

常见材料——主要是传统的碳钢为材质的，容易频繁的腐蚀堵塞、容易冰堵、内部泄漏等等问题。

新款冷干机将完全颠覆传统的一些模式，采用合金铝的材质作为换热器的，类似的材料在汽车的气缸、英格索兰的超级管道上都可以看到，是一种新兴的合金材料。

通过阳极氧化处理的这种壳体，完全避免了材料腐蚀、筒体泄漏等问题。

高效节能的产品: 在换热器的设计中首次采用了三仓式设计理念，冷空气仓和热空气仓完全隔离，从而确保在蒸发端的冷量损耗降到最低。

高效气水分离器: 能将制冷系统凝结产生的99%水份及时排出。在进气温度40度，环境温度35度的情况下，压力露点小于10度；完全超过了中国国家检测机构的最高标准要求。

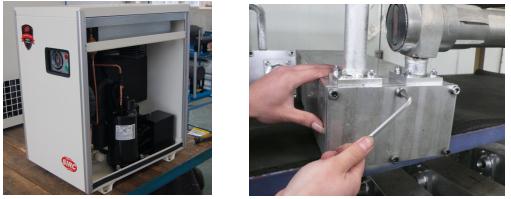

操作和日常维护简便: 采用了风冷凝器顶置方式，灰尘不易粘附在翅片上，极大的减少了日常维护的时间和成本; 箱板采用抽拉式结构，方便拆卸; 铝合金换热器采用螺丝连接，能很方便的将内芯拉出; 无需专用工具

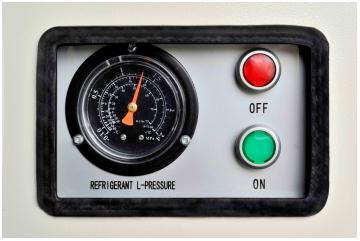

操作和日常维护简便: 操作方便到只要按下启停按钮，而不需要其它的设置和修改程序。

露点和压差保证: 1.通过中国国家权威合肥通用所验证测试; 2.通过上海英格索兰测试

V系列冷干机安装要求

水冷机器的水质要求

与空压机之间: 至少4~5米距离; 避免空压机震动影响

设备进风口: 与墙体>1.5米; 二台设备避免进风口直对排风口

设备四周: 留出一定间距; 方便维修

四周间距

与空压机之间: 至少4~5米距离; 避免空压机震动影响

设备进风口: 与墙体>1.5米; 二台设备避免进风口直对排风口

设备四周: 留出一定间距; 方便维修

V系列冷干机安装要求

系统配置安装

注意点

储气罐前置: 降低温度和水分; 减轻冷干机工作负荷

过滤器: 前置以消除颗粒; 后置以过滤油和水
