钳形电流表的正确使用方法

钳形电流表的正确使用应用普通电流表测量电流时,通常需要切断电路才能将电流表或电流互感器一次线圈串接到被测电路中。

而使用钳形电流表进行测量时,则可在不切断电路的情况下进行测量。

测量时,按动扳手打开钳口,将被测载流导线置于钳口中。当被测导线中有交变电流通过时,在电流互感器的铁心中便有交变磁通通过,互感器的二次线圈中感应出电流。

该电流通过电流表的线圈,使指针发生偏转,在表盘标度尺上显示出被测电流值。

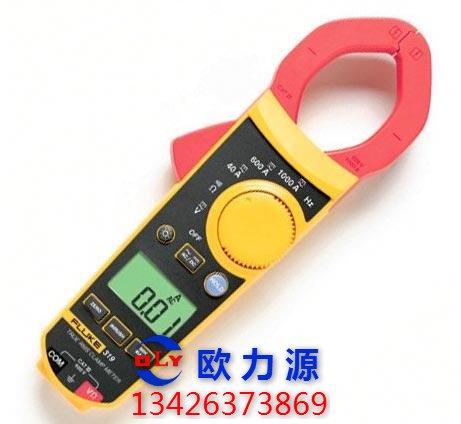

钳形电流表

正确使用方法:

1)测量前,应检查仪表指针是否在零位。若不在零位,则应调到零位。同时应对被测电流进行粗略估计,选择适当的量程。

如果被测电流无法估计,则应先把钳形表置于最高挡,逐渐下调切换,直至指针在刻度的中间段为止。

(2)应注意钳形电流表的电压等级,不得将低压表用于测量高压电路的电流

(3)每次只能测量一根导线的由流,不可将多根导线都夹入印若发现有线应置于钳口中央,否则误差将很大(大于5%)。

当导线夹人钳,直到没有噪声才能读取振动或碰撞声,应将仪表扳手转动几下,或重新开合一次,以消除铁心中的电流值。测量电流后,如果接着测量小电流,应开合钳口数次,剩磁。

(4)在测量过程中不得切换量程,以免造成二次回路瞬间开路,感应出高电压而击穿绝缘。必须变换量程时,应先将钳口打开。

(5)在读取电流读数困难的场所测量时,可先用制动器锁住指针,然后到读数方便的地点读值。

(6)若被测导线为裸导线,则必须事先将邻近各相用绝缘板隔离,以免钳口张开时出现相间短路。

(7)测量时,如果附近有其他载流导线,所测值会受载流导体的影响而产生误差。此时,应将钳1置于远离其他导线的一侧。

(8)每次测量后,应把调节电流量程的切换开关置于最高挡位,以免下次使用时因未选作量程就进行测量而损坏仪表。

(9)有电压测量挡的钳形表,电流和电压要分开测量,不得同时测量。

(10)测量5A以下电流时,为获得较为准确的读数,若条件许可,可将导线多绕几圈放进钳口测量,此时实际电流值为钳形表的指示值除以所且勿触及其要注意安全。

(11) 测量时应戴绝缘手套,站在绝缘垫上。读数时要注意安全,切勿触及带电部分。

(12)钳形电流表应在干燥的室内保管和使用,钳口处应保持请信,擦拭干净。
