工作压力：0.8-1.2Mpa
排 气 量 :0.08-3.0 m?/min
|
| 型号 | 图号 |
功率 KW |
压力 Bar(g) |
气量 m³/min |
冷却方式 A/C W/C |
尺寸 L*W*H mm |
重量 kg |
| VpeX15-7 | 24235715 | 15 | 7.5 | 3 | A/C | 1295*870*1125 | 625 |
| VpeX15-8 | 24235723 | 15 | 8 | 2.7 | A/C | 1295*870*1125 | 625 |
| VpeX15-10 | 24235731 | 15 | 10 | 2.5 | A/C | 1295*870*1125 | 625 |
| VpeX15-13 | 24235749 | 15 | 13 | 2.2 | A/C | 1295*870*1125 | 625 |
| VpeX18-7 | 24235756 | 18 | 7.5 | 3.7 | A/C | 1295*870*1125 | 640 |
| VpeX18-8 | 24235764 | 18 | 8 | 3.3 | A/C | 1295*870*1125 | 640 |
| VpeX18-10 | 24235772 | 18 | 10 | 3.1 | A/C | 1295*870*1125 | 640 |
| VpeX18-13 | 24235780 | 18 | 13 | 2.7 | A/C | 1295*870*1125 | 640 |
| VpeX22-7 | 24235798 | 22 | 7.5 | 4.5 | A/C | 1654*1277*1232 | 982 |
| VpeX22-8 | 24235806 | 22 | 8 | 4.3 | A/C | 1654*1277*1232 | 982 |
| VpeX22-10 | 24235814 | 22 | 10 | 3.8 | A/C | 1654*1277*1232 | 982 |
| VpeX22-13 | 24235822 | 22 | 13 | 3.3 | A/C | 1654*1277*1232 | 982 |
| VpeX30-7 | 24298440 | 30 | 7.5 | 5.9 | A/C | 1654*1277*1232 | 1040 |
| VpeX30-8 | 24298457 | 30 | 8 | 5.7 | A/C | 1654*1277*1232 | 1040 |
| VpeX30-10 | 24298465 | 30 | 10 | 5 | A/C | 1654*1277*1232 | 1040 |
| VpeX30-13 | 24298473 | 30 | 13 | 4.4 | A/C | 1654*1277*1232 | 1040 |
VPeX的命名源于一句英文标语——
We Perform eXcellence!专注卓越体验
VPeX系列空压机不仅拥有卓越的气量，同时关注客户的能耗与生产力！
| VPeX 8Barg | GA 8Barg | GA+ 8Barg | |
| 22kW | 4.3 | 3.5 | 3.7 |
| 37kW | 7 | 6.3 | 3.7 |
| 45kW | 8.2 | 7.3 | 8 |
| 55kW | 10.5 | 9.3 | 10.1 |
| 75kW | 13.8 | 12.3 | 13.8 |
| 110kW | 20.9 | 19.4 | n/a |
| 160kW | 30.4 | 28.8 | n/a |
VPeX系列为了追求卓越的排气量和能效，同时在压缩空气的各个环节力求节能和高效：
| 进气 | 驱动 | 压缩 | 排气 |
| 采用高效进气过滤器和超低压损进气阀，有效的降低了进气压损，提高了进气效率 | 采用高效电机（IE2效率）和高精度主机齿轮直联的方式（37kw-160kw），无联轴器等易损环节，更加高效、稳定 | 采用最新一代的英格索兰主机，或匹配更大直径的螺杆，转速低，噪音轻，震动小，效率高，寿命长 | 采用低压损的油分，油滤和冷却器，结合独有的管路设计，实现机组稳定、高效运行 |
| 超低压损进气阀 |
高精度齿轮直联 (37-160kW) |
POLY-V皮带 （15-30kW） |
高效高可靠电机 |
| 正常运转时进气控制阀全开，此时压力损失仅为0.005bar | 齿轮箱采用AGMA 13级制造标准，传动效率更高，寿命更长 | 单根技术POLY-V宽型皮带，结合自张紧调节不打滑，效率高 | IE2高效电机，效率最高可达95%；F级绝缘，B级温升，超大型轴承，寿命长 |
 |
 |
 |
 |
| 新一代英格索兰主机 | 低压损油分和油滤 | 改良通道的冷却器 | 优配的管路系统 |
| 优化的5:6非对称型线，加大的主机进出口设计，更大直径转子，显著提升压缩效率 | 原始压力损失小，高效过滤 | 冷却翅片厚度仅为0.14mm，显著提升内部空气通道空间，降低冷却器压损，高效冷却 | 管路直径根据气量增加适当放大，多用软管取代金属弯管，以减小内部管路压降 |
 |
 |
 |
 |
根据英格索兰在全球范围内进行的消费者意向调查，空压机运行的稳定性一项连续多年被排在第一位！
| 主机 | 电机 | 电控箱 | 冷却器 | 管路及连接 |

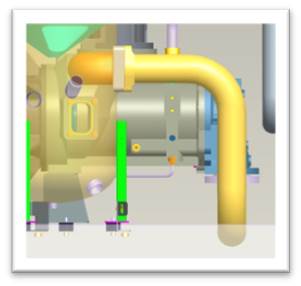

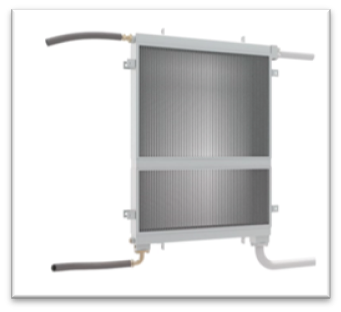

| 采用最新一代的英格索兰主机，或匹配更大直径的螺杆，转速低，噪音轻，震动小，效率高，寿命长 | 高达55度环境使用温度，F级绝缘，B级温升，超大型轴承，寿命长 | 采用国际一线品牌的电器元件，耐高温设计可保证电控箱稳定工作在高温环境下 | 采用最大环境温度高达46℃的高效冷却器设计，同时油冷却器和后冷却器非焊接式连接，避免热应力损坏 | 采用O型圈密封，杜绝泄露；软硬管选用更合理，寿命更持久 |
强大的控制系统，给予空压机全方位的保护
充分考虑客户的使用，科技以人为本
连接方式
| 优势 | 弱势 | |
| 皮带连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 连轴器连接 | 柔性连接，冲击较小 | 效率相对较低，需要日常维护 |
| 齿轮连接 | 刚性连接，效率较高，无需要日常维护 | 冲击和噪音相对较大 |

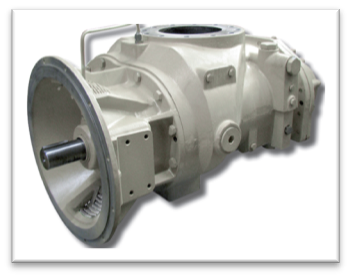

使用久经考验的Ingersoll Rand主机，高效，稳定
采用高效坚固的电机，防护等级IP55，F级绝缘，B级温升
电机防护等级—— IP 55
|
防护等级 (第一位数字) |
含 义 (防止固体物体进入内部的等级) |
防护等级 (第二位数字) |
含 义 (防止水进入内部的等级) |
| 0 | 无防护 | 0 | 无防护 |
| 1 | 防护大于50mm的固体进入内部 | 1 | 防滴 |
| 2 | 防护大于12mm的固体进入内部 | 2 | 15°防滴（倾斜15度时仍可防止滴水侵入） |
| 3 | 防护大于2.5mm的固体进入内部 | 3 | 防淋水 |
| 4 | 防护大于1mm的固体进入内部 | 4 | 防溅 |
| 5 | 防尘进入内部 | 5 | 防喷水 |
| 6 | 尘密进入内部 | 6 | 防海浪或强力喷水 |
| 7 | 浸水 | ||
| 8 | 潜水 |
电机温升，绝缘等级
|
电动机的绝缘等级是指其所用绝缘材料的耐热等级 允许温升是指电动机的温度与周围环境温度相比升高的限度 附注：绝缘等级分为以下七个等级，每一个等级温度（℃）如下 |
|||||||
| Y级 | A级 | E级 | B级 | F级 | H级 | C级 | |
| 最高允许温度（℃) | 90 | 105 | 120 | 130 | 155 | 180 | 180以上 |
| 绕组温升限值（K） | 60 | 75 | 80 | 100 | 125 | 125以上 | |
如绝缘等级为F级，温升为B级，那么电机运行的最高环境温度应该小于155-80=75 ℃。
TEFC电机与ODP电机的比较
| 电机类型 | 优点 | 缺点 |
| TEFC闭式电机 |
1）适用范围广 2）电机维护工作量小 3）受环境湿度潮气影响最小 |
1）电机的价格较高 2）重量、体积较大 |
| ODP开式电机 |
1）价格较低 2）尺寸较小、重量较轻 3）散热能力强，绝缘不易老化 |
1）维护工作量稍大 2）不能用于环境恶劣的场合，特别是环境湿度长期较大地区 |
常见空压机控制方式
| 继电器控制 | 较早微电脑控制 | 微电脑控制 |
|
|
|
除去油系统中的金属微粒和杂质等
保护主机轴承和转子
过滤精度达到5微米
气流沿风扇径向流动
气流沿风扇轴向流动

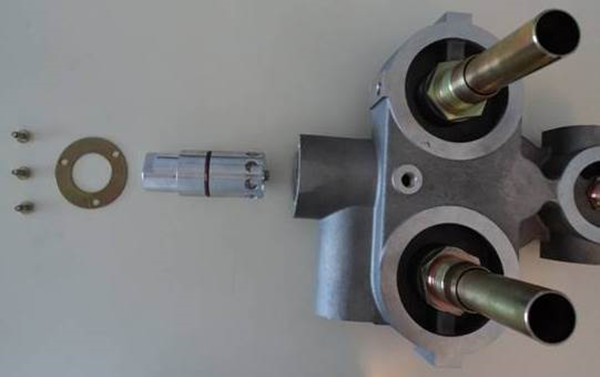

最小压力阀组件
防止突然故障停机
控制压缩空气的排气温度
控制冷却油的油温
